Η Chongqing TOP Oil Purifier Co., Ltd. είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές συστήματος καθαρισμού λαδιού μετασχηματιστή στην Κίνα, υποστηρίζει επίσης προσαρμοσμένη υπηρεσία. Μη διστάσετε να αγοράσετε προηγμένο σύστημα καθαρισμού λαδιού μετασχηματιστή που κατασκευάζεται στην Κίνα εδώ από το εργοστάσιό μας.
Εφαρμογή

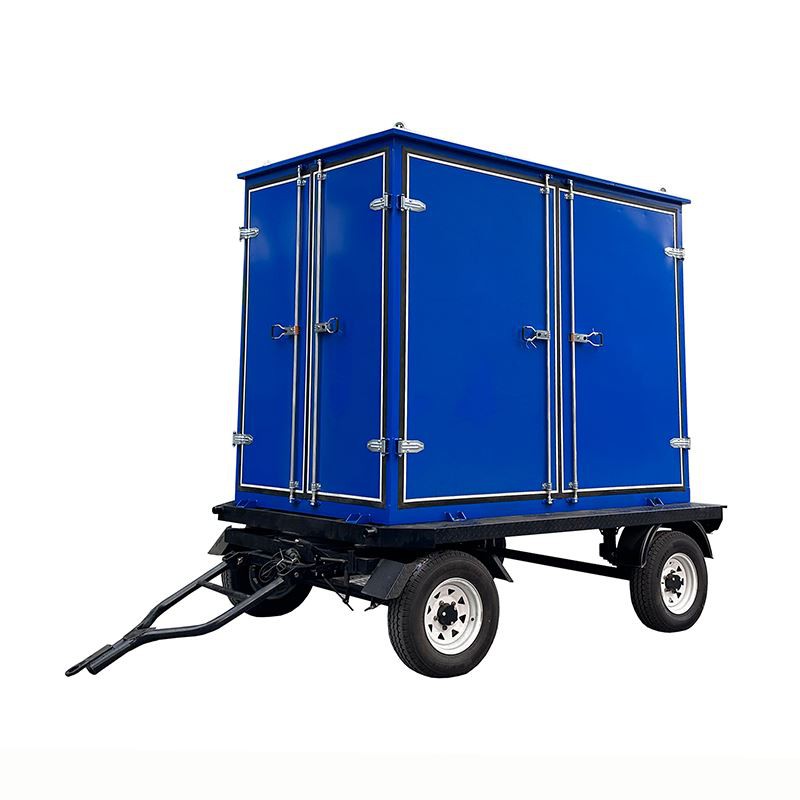

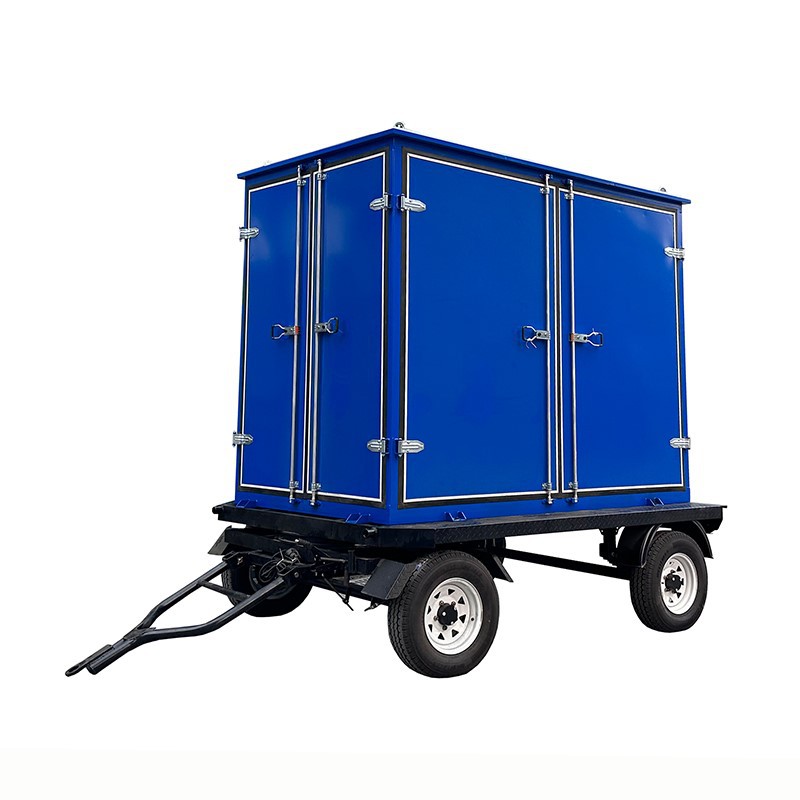

Σύστημα καθαρισμού λαδιού κινητού μετασχηματιστή εξωτερικού χώρου ZYD-M
Το ZYD-Mσύστημα καθαρισμού λαδιού μετασχηματιστήείναι ένας επαγγελματικός φορητός εξοπλισμός επεξεργασίας λαδιού εξωτερικού χώρου, τοποθετημένος σε στεγανή-βάση και ενσωματωμένος με ρυμουλκούμενο για ευέλικτη-λειτουργία στο εργοτάξιο. Υιοθετώντας προηγμένες σύγχρονες τεχνολογίες, χρησιμοποιείται κυρίως για την αφυδάτωση και την απαερίωση του λαδιού μετασχηματιστή, καθώς και για τον καθαρισμό άλλων ηλεκτρικών μονωτικών υγρών όπως τα υγρά σιλικόνης.
Αυτό το σύστημα μπορεί να βελτιώσει και να διατηρήσει αποτελεσματικά τη διηλεκτρική αντοχή του μονωτικού λαδιού αφαιρώντας ελεύθερο και διαλυτό νερό, ελεύθερο και διαλυμένο αέρα και αέρια και άλλες σωματιδιακές ακαθαρσίες στο λάδι.
Το τυπικό ZYD-Mσύστημα καθαρισμού λαδιού μετασχηματιστήέχει σχεδιαστεί για επεξεργασία λαδιού σε διάφορα σενάρια, συμπεριλαμβανομένων εργαστηρίων, δεξαμενών αποθήκευσης και απευθείας σε μετασχηματιστές (τόσο με ρεύμα όσο και χωρίς{0}}ενεργοποίηση). Πέρα από τον καθαρισμό λαδιού, μπορεί επίσης να χρησιμεύσει ως ανεξάρτητη πηγή κενού, παρέχοντας επαγγελματικές λειτουργίες ξήρανσης υπό κενό και λίπανσης σε κενό για ηλεκτρικό εξοπλισμό, καλύπτοντας πλήρως τις-ανάγκες επεξεργασίας λαδιού επί τόπου διαφορετικών ηλεκτρολογικών έργων.
Για να ικανοποιήσουμε τις εξατομικευμένες και ειδικές απαιτήσεις εφαρμογής των πελατών, έχουμε αναπτύξει μια πλήρη σειρά εξοπλισμού επεξεργασίας λαδιού μετασχηματιστή, που περιλαμβάνει:
- ZYD Double Stage Vacuum Transformer Oil Purifier
- ZYD-Ένας πλήρως αυτόματος εξοπλισμός φιλτραρίσματος λαδιού μετασχηματιστή PLC
- ZYD-W πλήρως κλειστός εξοπλισμός επεξεργασίας διηλεκτρικών υγρών
- ZYD-Μονάδα καθαρισμού λαδιού κινητού μετασχηματιστή εξωτερικού χώρου
Βασικά πλεονεκτήματα
- Ο εξοπλισμός παραδίδεται σε κατάσταση έτοιμο-για-λειτουργία, επιτρέποντας γρήγορη θέση σε λειτουργία και χρήση χωρίς πρόσθετες εργασίες συναρμολόγησης.
- Πραγματοποιεί μια-πέραση ή πολλαπλή-απαέρωση, αφυδάτωση και διήθηση ακριβείας για διάφορα μονωτικά λάδια που χρησιμοποιούνται σε ηλεκτρικούς μετασχηματιστές και διακόπτες κυκλώματος.
- Εξοπλισμένο με δύο αντλίες κενού (μια κύρια αντλία κενού και μια ενισχυτική αντλία Roots), η οποία βελτιώνει σημαντικά τον βαθμό κενού και διασφαλίζει ότι η περιεκτικότητα σε νερό του επεξεργασμένου λαδιού είναι μικρότερη από 3 PPM.
- Έχει διαμορφωθεί με αυτόματο σύστημα ελέγχου κατά του αφρού για την αποφυγή παρεμβολών αφρού κατά τη διαδικασία επεξεργασίας λαδιού και τη διασφάλιση σταθερής λειτουργίας.
- Ενσωματωμένες-ενσωματωμένες συσκευές ελέγχου και ασφάλειας, παρέχοντας μέγιστη λειτουργική ασφάλεια για-χρήση στον ιστότοπο.
- Βελτιστοποιημένη διαδικασία απαέρωσης με εξαιρετικό συντελεστή απόδοσης, ελαχιστοποιώντας αποτελεσματικά τη συνολική κατανάλωση ενέργειας του εξοπλισμού.
- Υιοθετεί τυποποιημένο περίβλημα φίλτρου που ταιριάζει με φυσίγγια φίλτρου 5 micron, 20 micron και 80 micron, ικανοποιώντας διαφορετικές απαιτήσεις φιλτραρίσματος ακριβείας.
- Πραγματοποιεί αυτόματη επίβλεψη του βαθμού μόλυνσης των φυσιγγίων λεπτού φίλτρου, διευκολύνοντας την έγκαιρη αντικατάσταση και συντήρηση και διασφαλίζοντας το αποτέλεσμα καθαρισμού.
- Μπορεί να εκτελέσει ανεξάρτητα εκκένωση κενού για ηλεκτρικό εξοπλισμό, όπως μετασχηματιστές, και πλήρη ξήρανση υπό κενό και έγχυση λαδιού κενού για ηλεκτρικό εξοπλισμό υπό συνθήκες κενού.
10. Εξοπλισμένο με διπλό-αυτόματο ελεγκτή υγρού υπερύθρου και αυτόματο προστατευτικό πίεσης, που υποστηρίζει 150 ώρες μη επανδρωμένης συνεχούς διαδικτυακής λειτουργίας με υψηλή αξιοπιστία και αυτοματισμό.
11. Υιοθετεί ένα ενσωματωμένο προστατευτικό σύστημα που συνδέει την αντλία λαδιού, τον θερμαντήρα και τον αισθητήρα στάθμης υγρού, αποφεύγοντας αποτελεσματικά την ξηρή θέρμανση, την άντληση σε αδράνεια, τη διαρροή λαδιού και τη διαρροή ηλεκτρικής ενέργειας. ο εξοπλισμός θα απενεργοποιηθεί αυτόματα σε περίπτωση οποιουδήποτε σφάλματος για την αποφυγή δευτερογενούς ζημιάς.
12. Υποστηρίζει-εργασίες ζωντανής γραμμής στον ιστότοπο και ενσωματώνει τις λειτουργίες ξήρανσης εν κενώ και λαδώματος υπό κενό, βελτιώνοντας σημαντικά την αποτελεσματικότητα της επεξεργασίας λαδιών επί τόπου-και της συντήρησης ηλεκτρικού εξοπλισμού.
Προαιρετικά χαρακτηριστικά
- Πλήρως αυτόματη λειτουργία ελεγχόμενη από Siemens Brand PLC (Programmable Logic Controller)
- Μετρητής ροής για αυτόματο υπολογισμό και καταγραφή όγκου λαδιού και χρόνου εργασίας
- Συνεχής διαδικτυακός μετρητής υγρασίας σε λάδι (Μοντέλο PTT-001)
- Συνεχής διαδικτυακή υγρασία και σωματίδια στην οθόνη λαδιού (Μοντέλο PTT-M)
- Μεταλλικό αδιάβροχο περίβλημα για αποφυγή βροχής, ήλιου, σκόνης και άλλων εξωτερικών επιρροών
- Μονό/διπλό-Ρυμουλκούμενο δρόμου για πιο ευέλικτη χρήση σε εξωτερικούς χώρους
- Ψηφιακός μετρητής κενού Pirani για ακριβή απεικόνιση βαθμού κενού
- Εμπορευματοκιβώτιο θαλάσσιων εμπορευμάτων 20/40 ποδιών για άνετη-μεταφορά μεγάλων αποστάσεων και θαλάσσια αποστολή
- Σύστημα αναγέννησης TPBZ με ειδική μάρκα γης, που μπορεί να αφαιρέσει την οξύτητα, τη λάσπη, άλλα διαλυτά προϊόντα αποσύνθεσης λαδιού και να εξαλείψει τον αποχρωματισμό του λαδιού
Τεχνικές Παράμετροι
|
Παράμετροι |
Μονάδα |
ΖΥΔ-Μ -30 |
ΖΥΔ-Μ -50 |
ΖΥΔ-Μ -100 |
ΖΥΔ-Μ -150 |
ΖΥΔ-Μ -200 |
ΖΥΔ-Μ -250 |
ΖΥΔ-Μ -300 |
|
|
Ρυθμός ροής |
L/min |
30 |
50 |
100 |
150 |
200 |
250 |
300 |
|
|
Ρυθμός ροής |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
15000 |
18000 |
|
|
Κενό εργασίας |
MPa |
-0.08 - -0.099 |
|||||||
|
Πίεση Εργασίας |
MPa |
Μικρότερο ή ίσο με 0,3 |
|||||||
|
Εύρος Θερμοκρασίας |
βαθμός |
20 - 80 |
|||||||
|
Εξουσία |
Καλώδιο AC380V/50HZ/3Ph 5 (προσαρμόσιμο) |
||||||||
|
Θόρυβος εργασίας |
dB(A) |
68 |
70 |
70 |
75 |
75 |
75 |
75 |
|
|
Ισχύς Θέρμανσης |
kW |
24 |
36 |
72 |
96 |
120 |
140 |
180 |
|
|
Συνολική ισχύς |
kW |
27 |
40 |
80 |
104 |
130 |
150 |
196 |
|
|
Είσοδος/Έξοδος |
mm |
φ25 |
φ32 |
Φ38 |
Φ45 |
φ50 |
φ60 |
φ63 |
|
|
Βάρος |
κιλά |
600 |
800 |
1200 |
1400 |
1500 |
1700 |
1900 |
|
|
Ολικός |
L |
mm |
1550 |
1650 |
1900 |
2000 |
2100 |
2150 |
2200 |
|
W |
mm |
1100 |
1250 |
1350 |
1400 |
1500 |
1550 |
1600 |
|
|
H |
mm |
1850 |
2000 |
2100 |
2050 |
2150 |
2150 |
2200 |
|
|
Ευρετήριο μετά το φιλτράρισμα |
Τάση διάσπασης |
kV |
Μεγαλύτερο ή ίσο με 75 |
||||||
|
Περιεκτικότητα σε υγρασία |
PPM |
Μικρότερο ή ίσο με 3 |
|||||||
|
Περιεκτικότητα αερίου |
% |
Μικρότερο ή ίσο με 0,1 |
|||||||
|
Μέγεθος ακαθαρσιών |
μικρόν |
Μικρότερο ή ίσο με 1 (Χωρίς ελεύθερο άνθρακα) |
|||||||
|
Αξία |
% |
98 |
|||||||
|
Καθαριότητα |
NAS1638 |
Μικρότερο ή ίσο με 6 |
|||||||
